Jak zamontować procesor w płycie głównej

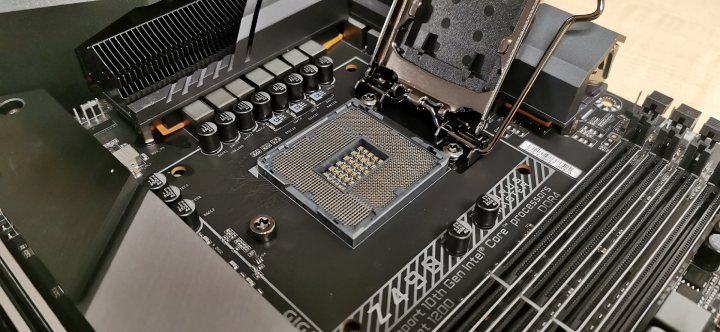

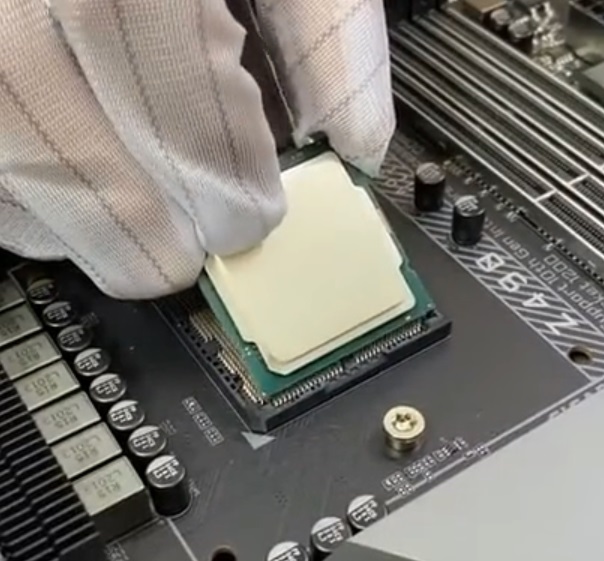

Składanie peceta dobrze będzie zacząć od umieszczenia procesora w gnieździe na płycie głównej. W tym celu należy położyć mobo na twardej powierzchni np. blacie biurka i rozpocząć całą operację od zwolnienia dźwigni socketu. W tym celu trzeba ją po prostu odgiąć. Potem można od razu wyjąć plastikową zaślepkę (jeśli jest obecna) lub przejść do dalszej czynności, czyli delikatnego włożenia CPU do gniazda (najbezpieczniej będzie trzymać go w dwóch palcach, ściskając za krawędzie).

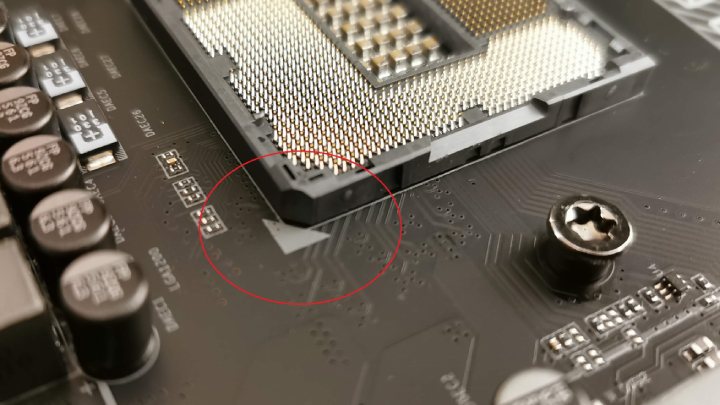

Zanim się to zrobi, należy spojrzeć na wycięcia oraz charakterystyczną strzałkę w jednym z rogów procesora. Musi ona pokrywać się z tym samym symbolem przy podstawce na płycie głównej. Jeśli wszystko jest już jasne, nie pozostaje nic innego, jak tylko ułożyć CPU w odpowiedniej pozycji i zabezpieczyć go przed wypadnięciem dociskając i niejako zamykając go w podstawce za pomocą dźwigni. Jeśli wcześniej nie zdjęło się plastikowego wypełniacza, odskoczy on sam właśnie teraz.
Instalacja chłodzenia CPU
W tym momencie zaczynają się schody. Chłodzenie można bowiem zamontować jako drugie lub dopiero po przykręceniu płyty głównej do obudowy. Od czego to zależy?
Zacznijmy od zasilania. Jeśli blok radiatora jest wyjątkowo rozbudowany, może się okazać, że po jego montażu będzie on zasłaniać złącze, do którego wpina się wtyczkę zasilania procesora. W takim przypadku przewód EPS, bo o nim mowa, będzie można podpiąć dopiero po zdjęciu chłodzenia. Robota głupiego, coś o tym wiem. Zanim założy się radiator, przymierzmy go więc do procesora i upewnijmy się, czy nie zasłania złącza. Jeśli nie, można śmiało zabrać się za instalację chłodzenia.
W innym przypadku lepiej będzie, jeśli najpierw przykręci się płytę do obudowy, przykręci zasilacz (instrukcja na kolejnej stronie) i podepnie wtyczkę, którą dostarczany będzie prąd do sekcji zasilania CPU. Zanim się to zrobi, należy wziąć pod uwagę to, czy w zestawie z radiatorem i wentylatorem znajduje się backplate, czyli element przykręcany od tyłu do płyty głównej. Jeśli ten rodzaj stabilizacji konstrukcji chłodzenia jest dostępny, może się okazać, że trzeba będzie go zamontować jeszcze przed wsadzeniem mobo do obudowy. Jest to uzależnione od tego, jak duże jest wycięcie w tacce, do której przykręca się płytę główną. Jeśli dziura jest wystarczająco duża i gwarantuje wygodny dostęp, backplate można przykręcić dopiero po zainstalowaniu motherborda.
Ze względu na to, że każdy system chłodzenia może mieć nieco odmienny rodzaj mocowania, radzimy zapoznać się za szczegółową instrukcją montażu, dołączaną do opakowania. Z ogólnych wskazówek warto wspomnieć o sposobie przykręcania śrub. Robimy to po przekątnej, stopniowo dokręcając każdą z nich. Unikamy sytuacji, gdy jedna weszła „do oporu”, a wkręcanie pozostałych nie zostało w ogóle rozpoczęte.
Uwaga! Jeśli w planach jest użycie dodatkowych wentylatorów w obudowie, najlepiej będzie przykręcić te, które mają znaleźć się na górze skrzyneczki jeszcze przed wpakowaniem do niej mobo z radiatorem CPU. Pozwoli to uniknąć sytuacji, w której nie będziemy mieli dojścia do „sufitu”.

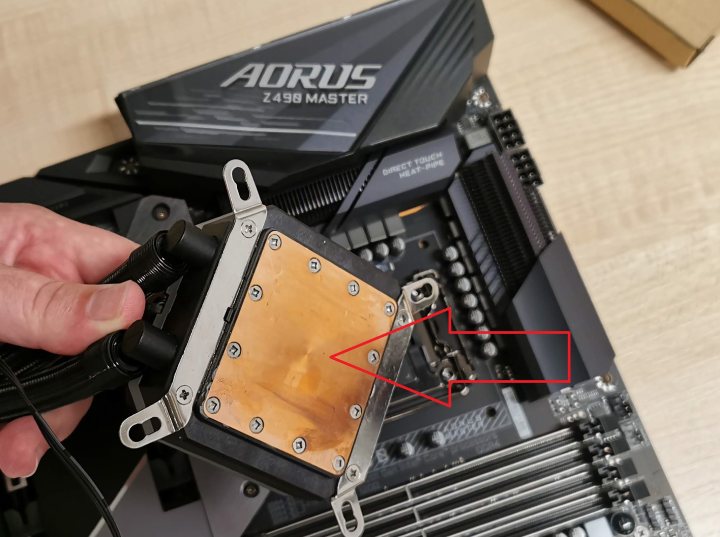

Uwaga 2! Przed zainstalowaniem bloku radiatora należy zdjąć z niego folię zabezpieczającą, jeśli jest obecna, oraz dokładnie przetrzeć miejsce, w którym będzie stykać się z procesorem. Do tego celu używamy wysokoprocentowego alkoholu (wódka jest za słaba) i papierowego ręcznika (chusteczka higieniczna za mocno „pyli”). Pomijamy ten krok, jeśli korzystamy z chłodzenia boxowego, które zostało fabrycznie posmarowane pastą termoprzewodzącą. Następnie czyścimy powierzchnię procesora, czyli „czapkę” – lub jak kto woli IHS. Teraz nakładamy pastę termoprzewodzącą, o ile nie było jej na spodzie radiatora, i dociskamy blok chłodzenia, przykręcając go.
Uwaga 3! Gdy po przymiarce radiatora okaże się, że będzie zachodzić on na banki pamięci, kości RAM-u będzie trzeba umieścić w slotach przed przykręceniem chłodzenia CPU. O tym, jak to zrobić piszemy na kolejnych stronach.
