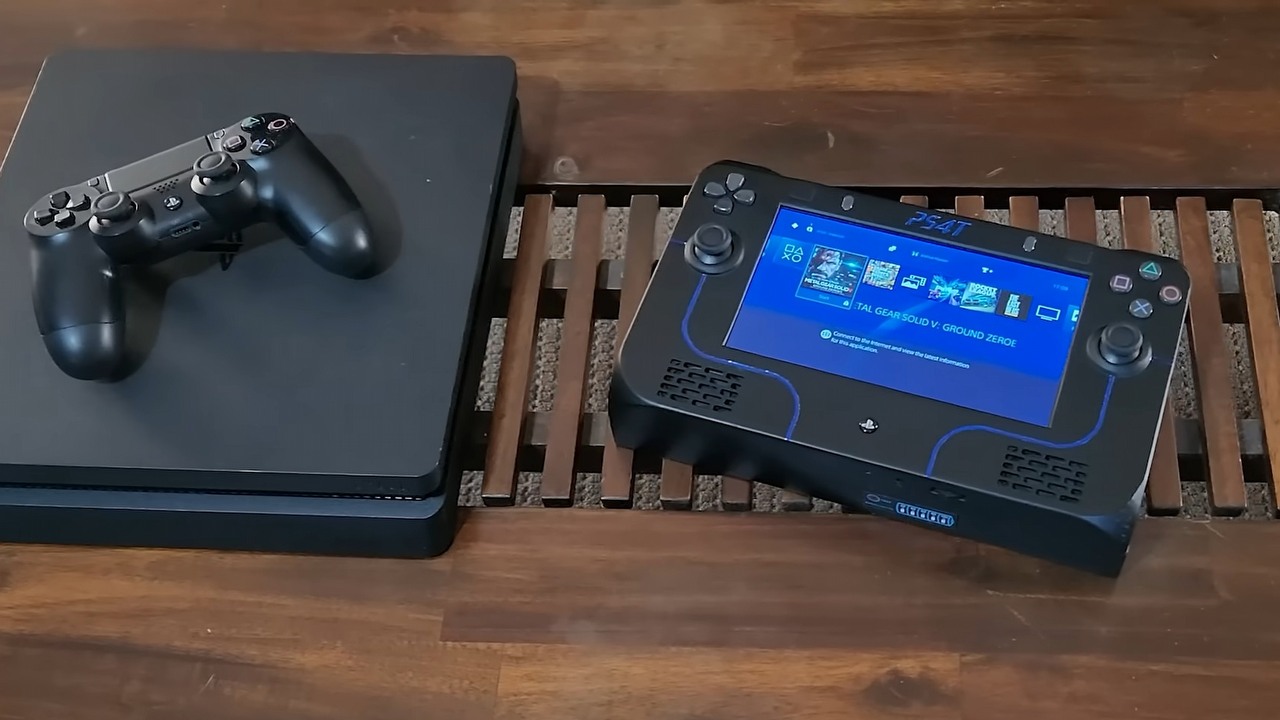

Youtuber z kanału Restore Technique podjął się nietypowego projektu - stworzenia przenośnej wersji konsoli PlayStation 4 Slim. Zmodyfikował on konsolę, usuwając zbędne elementy i dodając m.in. 7-calowy ekran LCD, baterię oraz wydrukowaną w 3D obudowę. Efektem końcowym jest kompaktowe i w pełni funkcjonalne urządzenie ważące 1,7 kg.
Przekształcanie konsol do gier w przenośne wersje to nie lada wyzwanie dla majsterkowiczów. Większość tego typu projektów skupia się na starszych, mniej energochłonnych konsolach. A co, gdyby ktoś chciał stworzyć przenośną wersję mocniejszego sprzętu?
Na to pytanie postanowił odpowiedzieć autor kanału „Restore Technique” na YouTube. Wybrał on PS4 Slim, nie tylko ze względu na jego niewielkie rozmiary, ale także z powodu niższego zużycia energii w porównaniu z oryginalnym modelem PS4.
Wybrałem PS4 Slim nie tylko dlatego, że jest najmniejszy, ale także dlatego, że zużywa znacznie mniej energii niż oryginał
– wyjaśnia autor projektu.

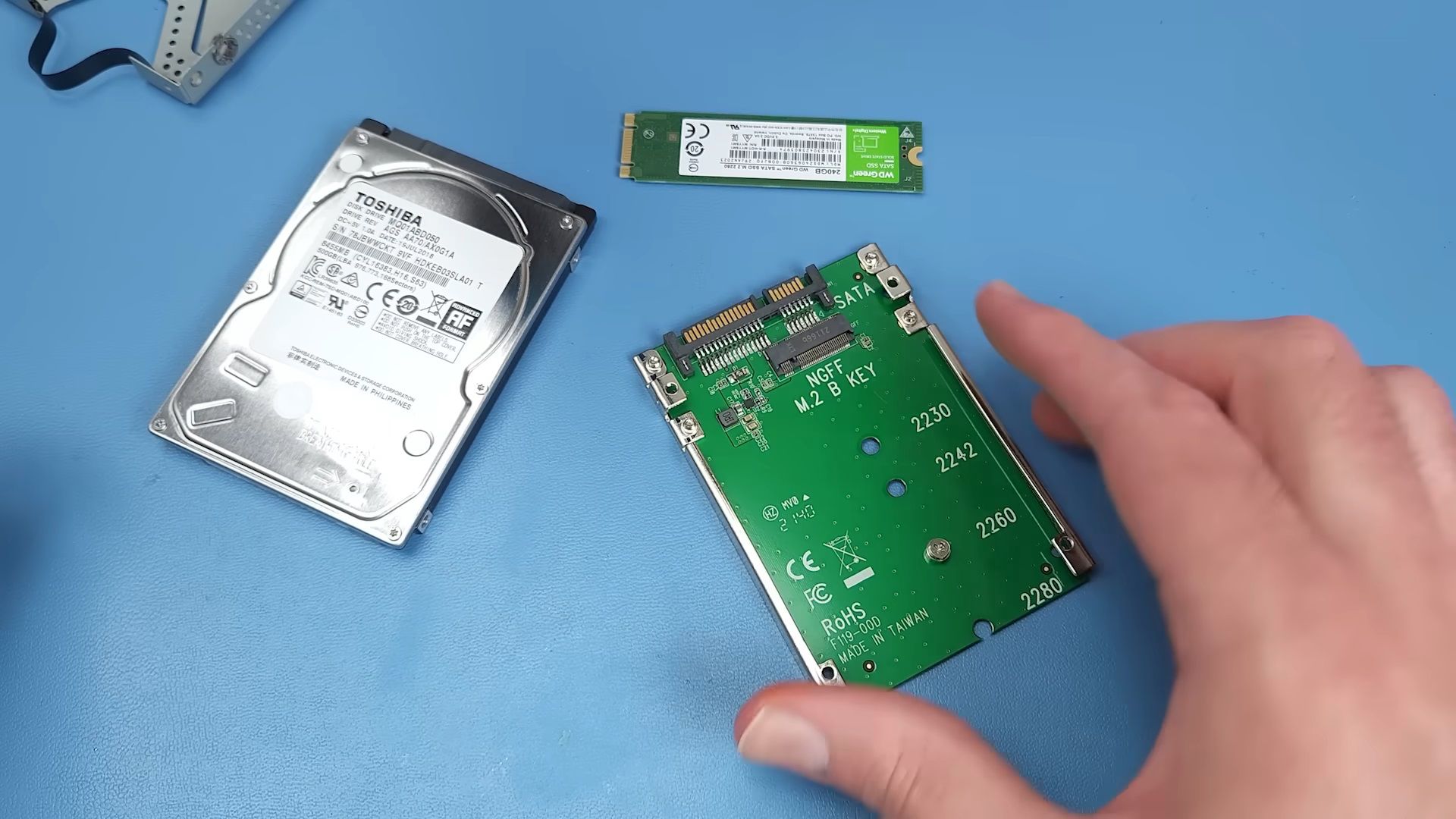

Proces modyfikacji rozpoczął od rozebrania konsoli i usunięcia zbędnych elementów, takich jak napęd optyczny, zasilacz i niepotrzebne porty. Następnie zastąpił standardowy dysk twardy znacznie mniejszym dyskiem M.2 umieszczonym w specjalnym adapterze.
Restore Technique | YouTube

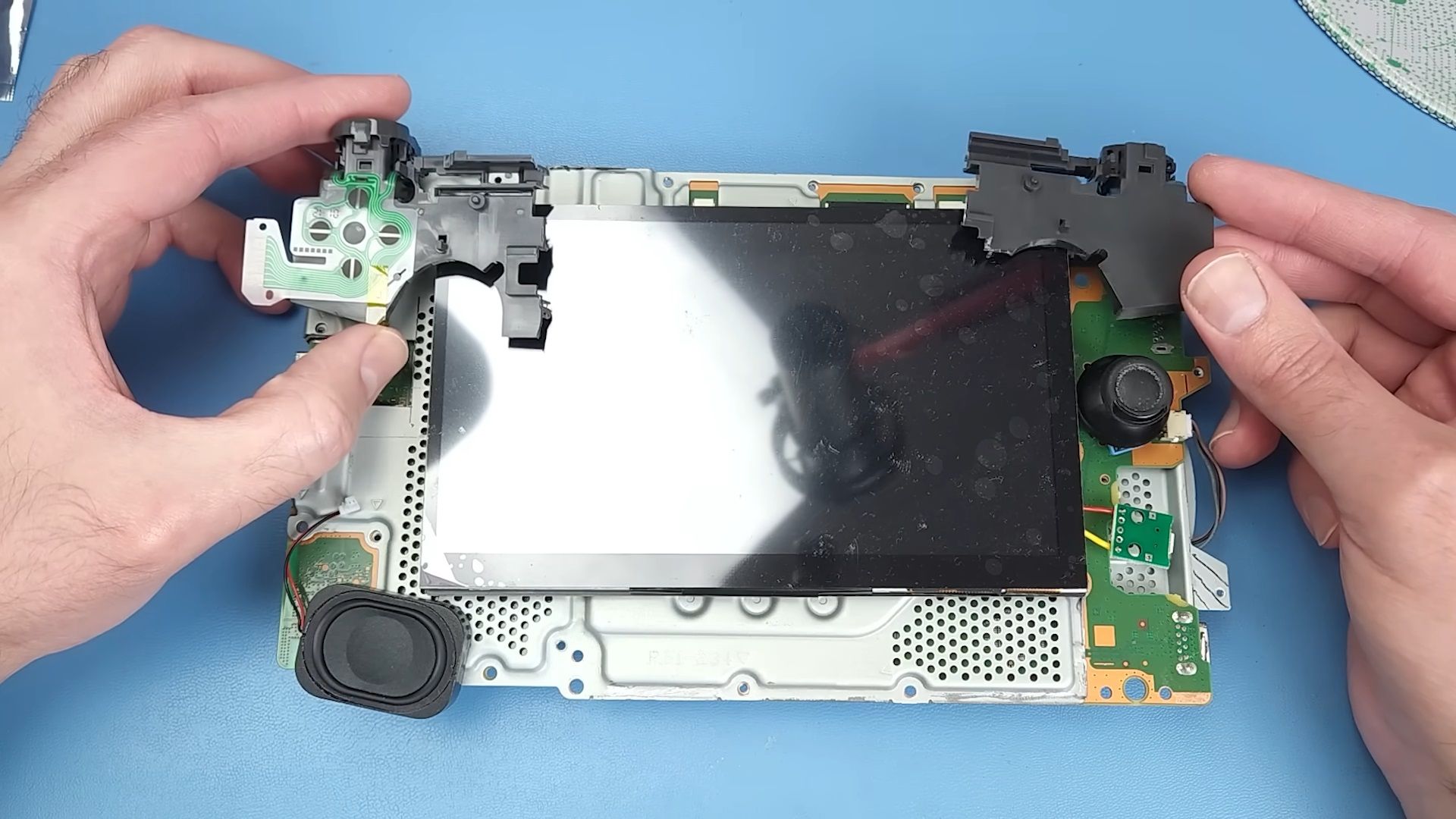

Do sterowania w przenośnej wersji PS4 autor wykorzystał rozebrany na części, pokrojony kontroler DualShock 4, z którego usunął zbędne elementy, takie jak silniki wibracyjne, i podłączył go bezpośrednio do płyty głównej konsoli.

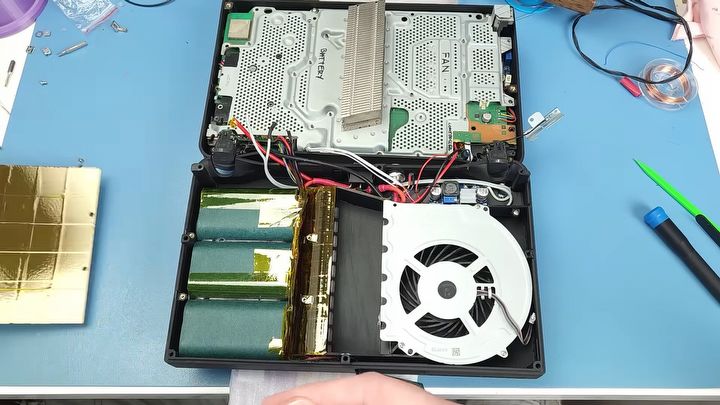

Na wyświetlacz wybrał 7-calowy ekran LCD IPS firmy DIGISHUO o rozdzielczości 1024x600. Projekt zasilania wykonał z zestawu 6 ogniw litowo-jonowych 21700, połączonych w konfiguracji 3s2p, co zapewniło napięcie 12V i pojemność wystarczającą na około 1,5 godziny gry.
Restore Technique | YouTube

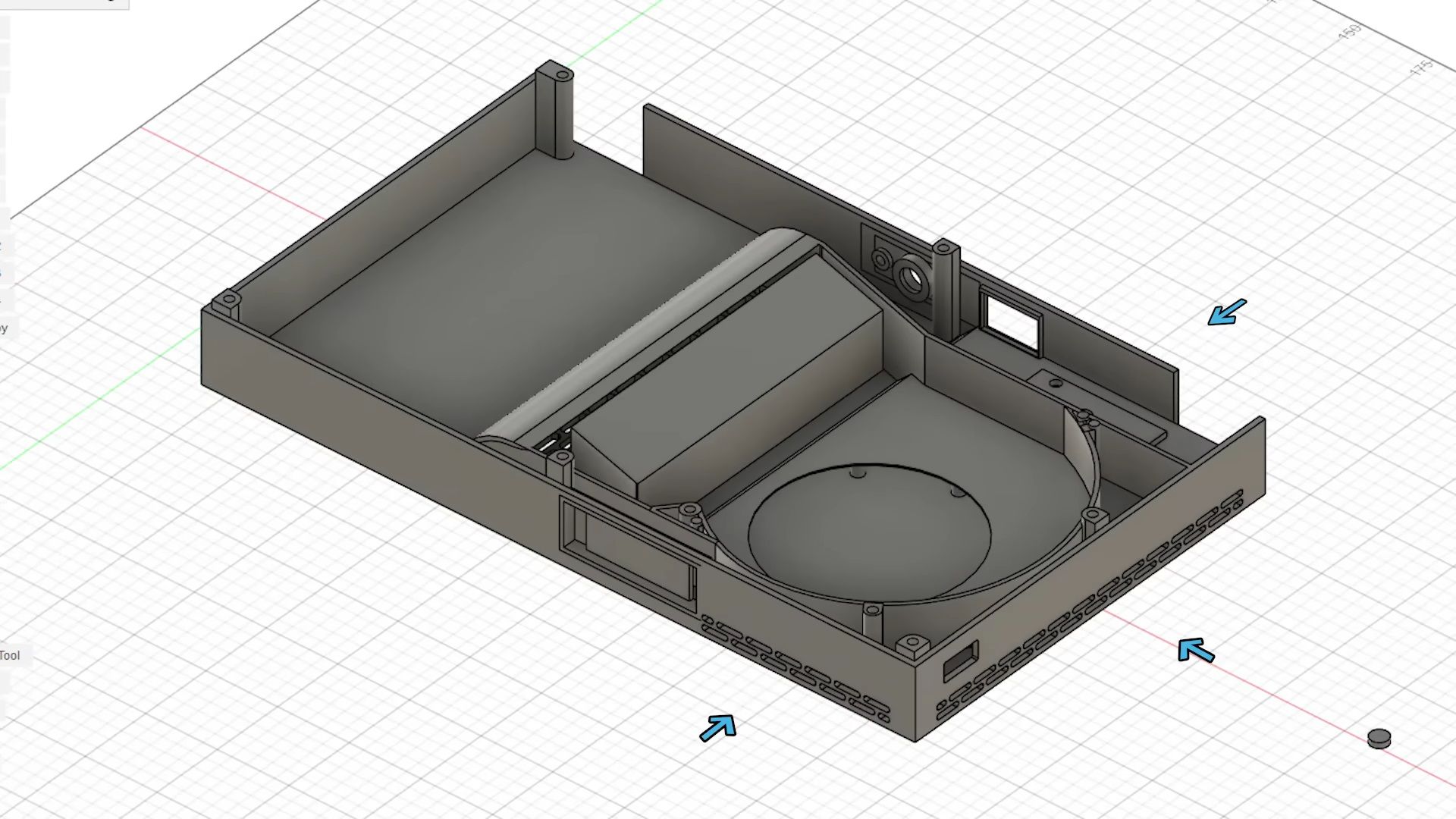

Projekt obudowy w programie modelującym 3D.Restore Technique | YouTube
Proces tworzenia obudowy dla przenośnego PS4 był równie skomplikowany, co fascynujący. Elementy obudowy autor wykonał w drukarce 3D a następnie je złożył. Następnie w jej konstrukcji umieścił dwa głośniki skierowane do przodu, wyświetlacz, wszystkie oryginalne przyciski z kontrolera DualShock 4, a także dwa dodatkowe przyciski dotykowe. Uzupełnieniem całości jest sześciostopniowy wskaźnik naładowania baterii, przycisk resetowania kontrolera, gniazdo słuchawkowe oraz regulacja jasności i głośności. Dla zapewnienia lepszej funkcjonalności dodał również port USB do przesyłania danych, gniazdo zasilania ze wskaźnikiem ładowania, oryginalne spusty DualShock 4, przełącznik trybu zasilania i przycisk zasilania PS4 Slim.
Restore Technique | YouTube

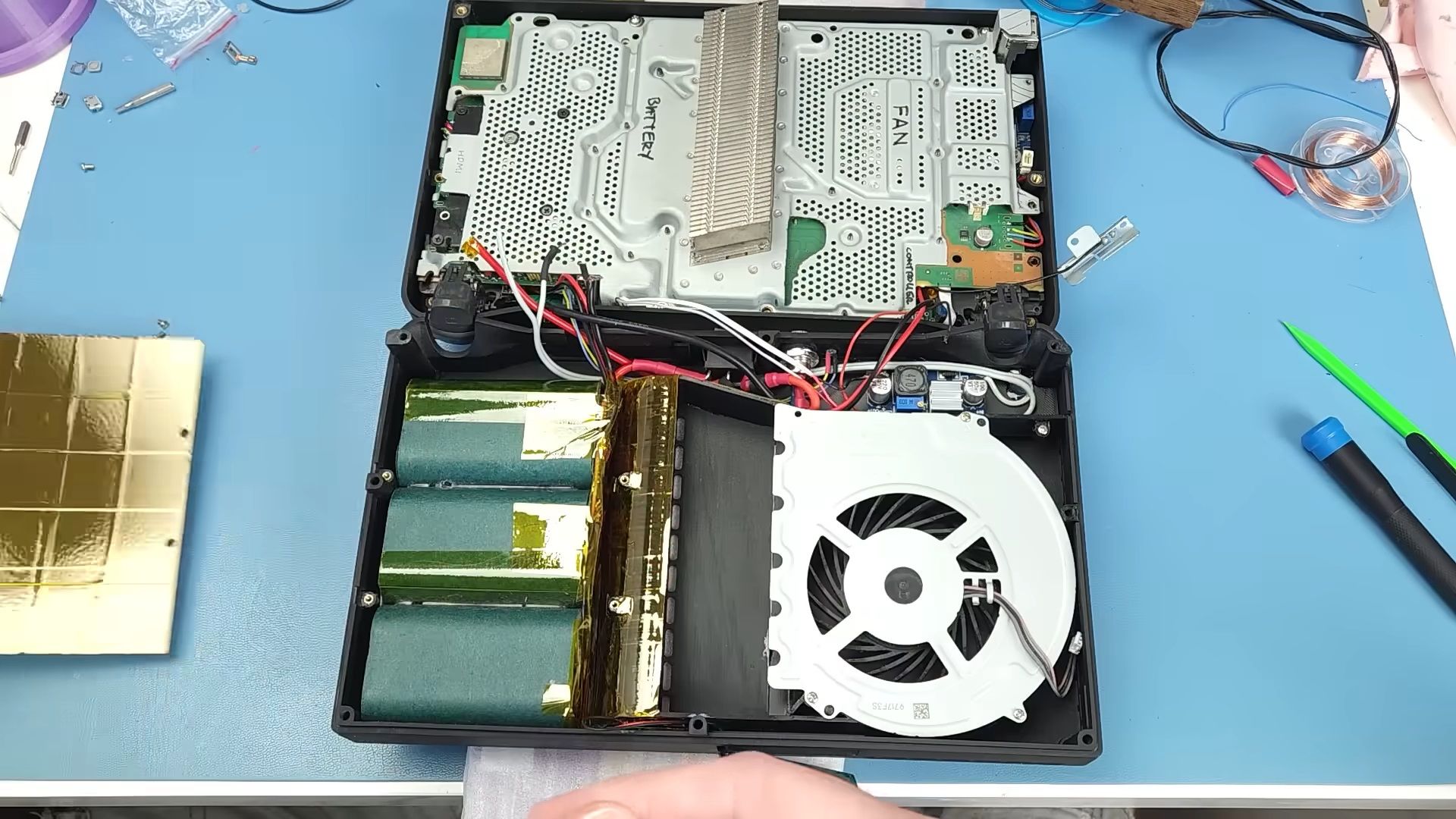

W trakcie prac autor napotkał na szereg problemów, takich jak przegrzewanie się baterii i układów elektronicznych, które udało mu się rozwiązać poprzez zastosowanie dodatkowych radiatorów, ekranów termicznych i lepszej wentylacji.

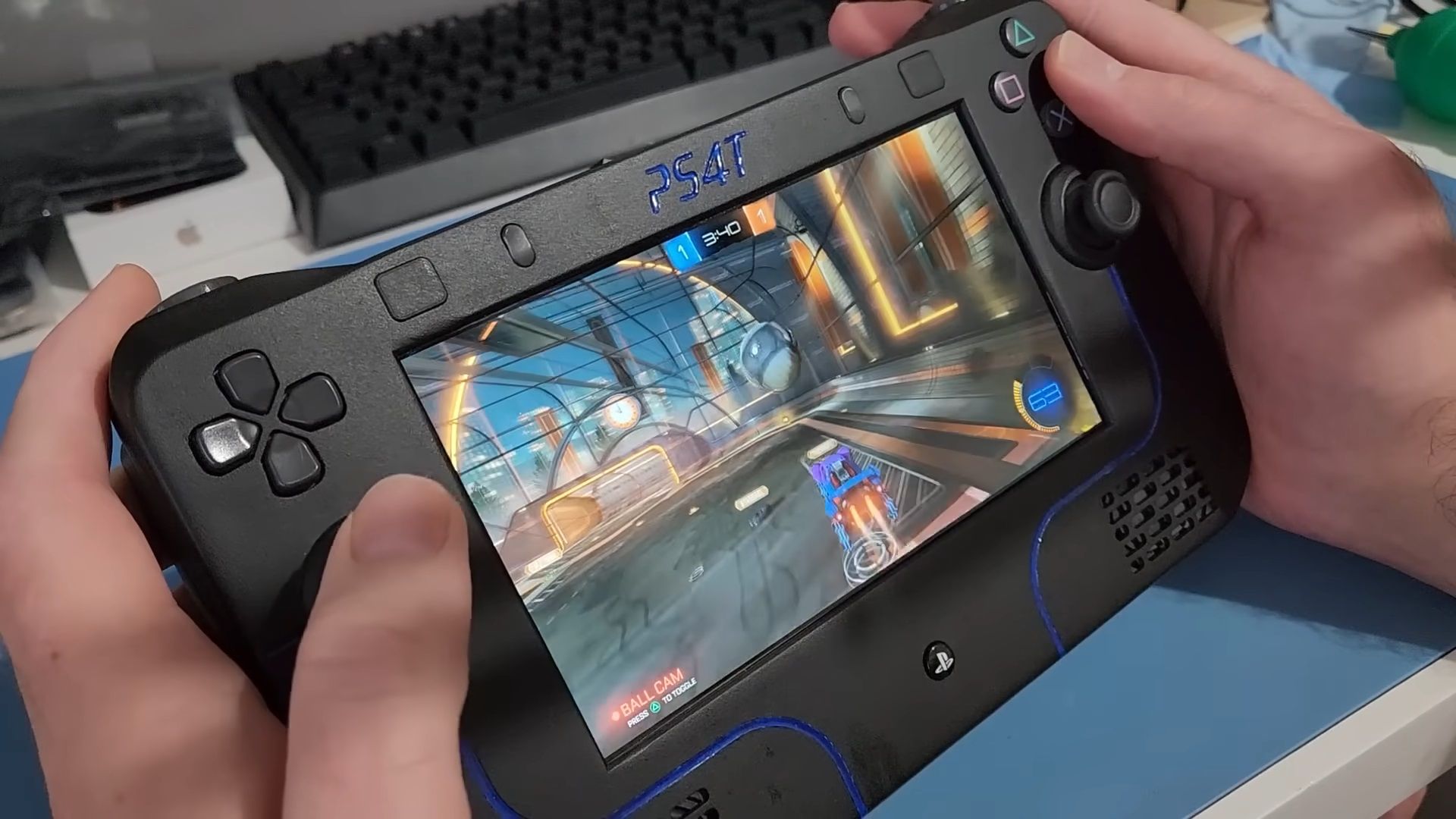

Efektem końcowym jego prac jest w pełni funkcjonalna, przenośna konsola PS4, ważąca 1,7 kg i mierząca mniej niż 5 cm grubości.
Nawet jeśli bateria przekracza 100 Wh, co uniemożliwia zabranie jej na pokład niektórych samolotów, nie oznacza to, że nie możesz latać
– żartuje autor, prezentując konsolę podczas gry w Rocket League.
Restore Technique | YouTube
