DisplayPort – szybkość ponad wszystko

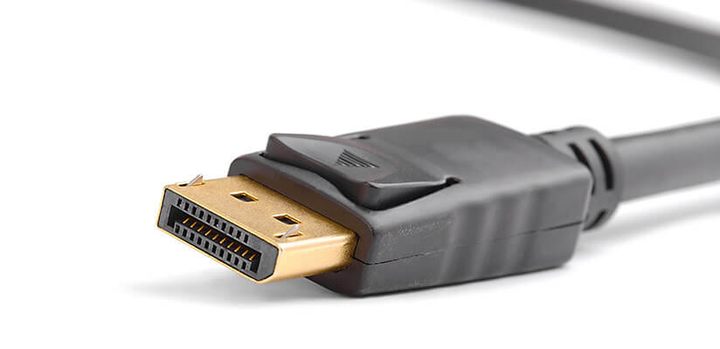

Źródło: Tripp Lite

DisplayPort (w skrócie DP) to powstały w 2006 roku standard wprowadzony przez VESA (Video Electronics Standards Association), a rozwijany przez konsorcjum producentów komputerów osobistych oraz chipów. Podobnie jak HDMI powstał w celu wyparcia starych standardów jak VGA czy DVI. DP jest wstecznie kompatybilny z DVI oraz kompatybilny z HDMI poprzez użycie pasywnych lub aktywnych przejściówek. Do tej pory jest to jeden z najpopularniejszych standardów wykorzystywanych do przesyłania obrazu wideo z PC-tów do odbiorników takich jak monitory czy systemy kina domowego. DP podobnie jak HDMI wspiera również przesyłanie sygnału audio.

Rewizje

Poprzez wymagania konsumentów i wpływ konkurencji, DisplayPort szybko się rozwijał. Doczekał się on mniejszej liczby rewizji niż HDMI, które były szybko wzajemnie wypierane, a najpopularniejsza rewizja dostępnie obecnie na rynku to 1.4.

1. DisplayPort w pierwszej wersji wprowadzonej w 2006 roku wspierał maksymalną szybkość transmisji na poziomie 8,64Gb/s. Bardzo szybko zostały wprowadzone standardy 1.1 oraz 1.1a wprowadzając pomniejsze zmiany do specyfikacji DP.
2. 1.2 Standard w kolejnej wersji został wprowadzony w 2010 roku podwajając szybkość transmisji do 17,28Gb/s. Ważną funkcją wprowadzoną w rewizji 1.2 jest MST (Multi-Stream Transport) czyli obsługa wielu niezależnych strumieni wideo, co pozwala na szeregowe łączenie ze sobą monitorów poprzez kable DP.
3. 1.2a to wersja DP, która pojawiła się w 2013 roku wprowadzając funkcjonalność Adaptive Sync. Jest to funkcja, z której korzysta AMD, aby umożliwić działanie ich systemu FreeSync, służącego do dynamicznej zmiany prędkości odświeżania obrazu w celu zapobiegania jego „rwaniu”. Adaptive Sync jest jednak opcjonalną funkcjonalnością, której nie muszą posiadać urządzenia, aby być zgodnymi ze standardem 1.2a.
4. 1.3 zadebiutował półtora roku po wersji 1.2a, w 2014. Wersja ta zwiększyła szybkość transmisji danych do 32,4Gb/s. Dzięki takiej szybkości możliwe było wyświetlanie obrazu w rozdzielczości 2160p (4K) w 120 klatkach na sekundę. Przy zastosowaniu funkcjonalności MST możliwe było wysyłanie obrazu w jakości 2160p w 60 klatkach na sekundę na dwa monitory lub do czterech połączonych ze sobą monitorów w jakości 1440p w 60 klatkach na sekundę.
5. 1.4 zostało wprowadzone w 2016 roku i jest to jeden z najpopularniejszych standardów DP spotykanych do dzisiaj. W tej rewizji nie zwiększono szybkości transmisji danych, dodano jednak wsparcie dla funkcjonalności DSC, HDR10 oraz wsparcie do 32 kanałów audio. W 2018 pojawiła się mała poprawka standardu 1.4a, która wprowadzała nową wersję DSC.
6. 2.0 to ostatnia jak do tej pory rewizja standardu DisplayPort z 2019 roku oferująca niemal 3 razy większą szybkość transmisji danych niż poprzedniczka – 77,37Gb/s. Produkty zgodne ze standardem DP 2.0 zaczęły się dopiero niedawno pojawiać na rynku, więc minie jeszcze nieco czasu zanim powszechne staną się karty graficzne oraz monitory wspierające ten standard. DP 2.0 wspiera rozdzielczości 2160p (4K) z odświeżaniem 240 klatek na sekundę lub 4320p (8K) do 85 klatek na sekundę.

Kable

Przy każdym połączeniu urządzeń kablem DP następuje proces zwany Link Training polegający na negocjacji najlepszego możliwego trybu transmisji. Do tej pory można wyróżnić 5 głównych trybów transmisji danych zależnych od ich prędkości:

1. RBR (Reduced Bit Rate) – Tryb transmisji wprowadzony wraz z DP 1.0. Pozwala na prędkość transferu 6,48Gb/s.
2. HBR (High Bit Rate) – Tryb, który również powstał wraz z wersją wersji DP 1.0, jednak prędkość transferu danych w jego przypadku to 10,80Gb/s.
3. HBR2 (High Bit Rate 2) – Tryb transmisji wprowadzony przy wersji 1.2 standardu DisplayPort. Jego prędkość transferu danych to 21,60Gb/s.
4. HBR3 (High Bit Rate 3) – Tryb kabli DP, wprowadzony z wersją DP 1.3. Umożliwia na prędkość transferu 32,40Gb/s
5. UHBR (Ultra High Bit Rate) – Tryb został zaimplementowany wraz z wersją DP 2.0. Dzieli się on na 3 dodatkowe tryby UHBR10, UHBR13.5 oraz UHBR20 pozwalające na prędkości transferu kolejno 38,69Gb/s, 52,22Gb/s oraz 77,37Gb/s.

Wraz z ewolucją standardów DisplayPort ewoluowały również kable, które są odpowiednio certyfikowane. Ich certyfikacja odbywa się na podstawie wspieranych trybów transmisji wymienionych powyżej. Kable DP nie muszą być jednak w ogóle certyfikowane. Jeśli chcemy zaopatrzyć się w pewne, dobrej jakości certyfikowane kable, certyfikacja prezentuje się następująco:

1. RBR DisplayPort Cable – obejmuje tylko tryb transmisji RBR,
2. Standard DisplayPort Cable – przewidziany dla HBR oraz HBR2,
3. DP8K DisplayPort Cable – certyfikat, który obejmuje HBR3 oraz wszystkie tryby UHBR.

Istnieją dwa rodzaje wtyczek DP – Standard DisplayPort oraz Mini DisplayPort. Wersja Mini wtyczki DisplayPort została wprowadzona przez firmę Apple w 2008 roku do użycia w ich produktach, jednak już w 2010 roku specyfikacja Mini DP została wcielona do standardu VESA.

Podsumowanie

Wersje od 1.0 do 1.3 DisplayPort zostały stosunkowo szybko wyparte, a najpowszechniej obecnie spotykana rewizja to 1.4, która pod względem jakości przesyłanego obrazu góruje nad HDMI, nawet względem HDMI 2.0. DP nie jest tak bogate w funkcje jak HDMI, jednak prędkości transferu rosną znacznie szybciej wraz z rozwojem interfejsu w porównaniu do HDMI. Wchodzący na rynek DP 2.0 jeszcze bardziej pogłębi różnice między HDMI a DP zwiększając trzykrotnie prędkość transmisji danych względem poprzedniej rewizji.
