Montaż płyty głównej w obudowie komputera. Jak zamontować podzespoły w obudowie

Spis treści

Montaż płyty głównej w obudowie komputera

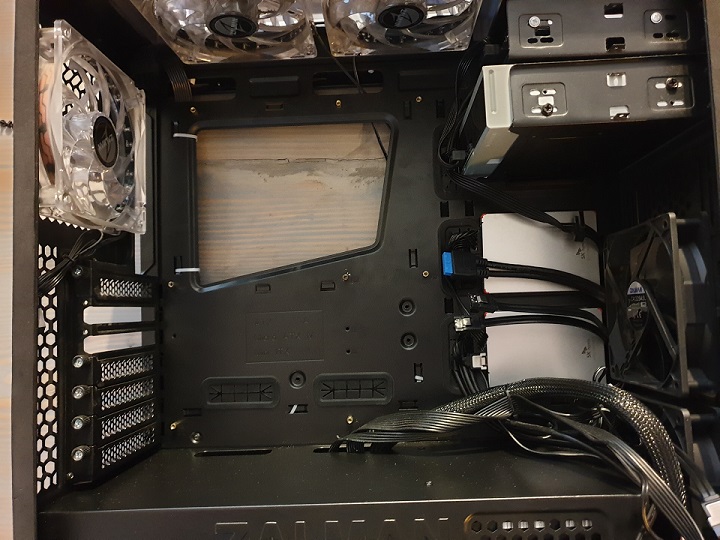

Przed instalacją płyty głównej w obudowie naszego PC-ta warto wstępnie przygotować rozmieszczenie kabli, oszczędzi nam to stresu w późniejszych etapach, takich jak podłączanie dysków czy portów USB z przodu obudowy. - 2018-12-28
Przed instalacją płyty głównej w obudowie naszego PC-ta warto wstępnie przygotować rozmieszczenie kabli, oszczędzi nam to stresu w późniejszych etapach, takich jak podłączanie dysków czy portów USB z przodu obudowy.

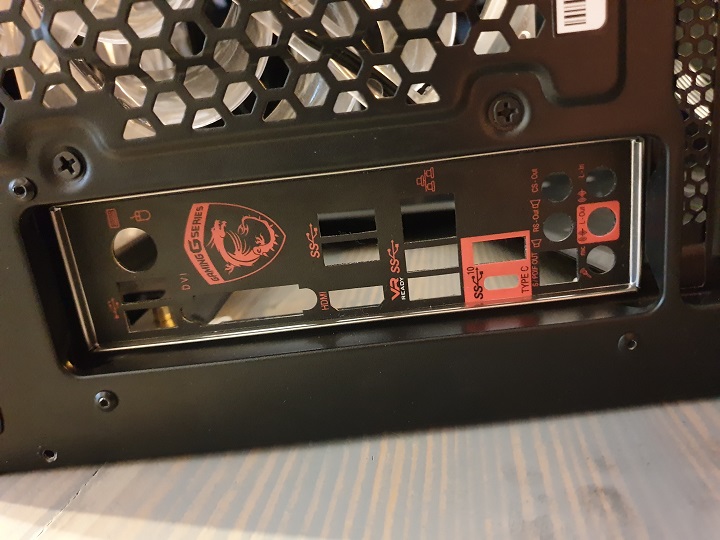

Instalację płyty głównej zacznij od zainstalowania zaślepki na jej tylne wyjścia, w przeznaczonej na nią wnęce z tyłu obudowy. Zaślepkę wkładamy do wnęki i dociskamy od środka po brzegach, aby zatrzaski ją sztywno trzymały. - 2018-12-28
Instalację płyty głównej zacznij od zainstalowania zaślepki na jej tylne wyjścia, w przeznaczonej na nią wnęce z tyłu obudowy. Zaślepkę wkładamy do wnęki i dociskamy od środka po brzegach, aby zatrzaski ją sztywno trzymały.

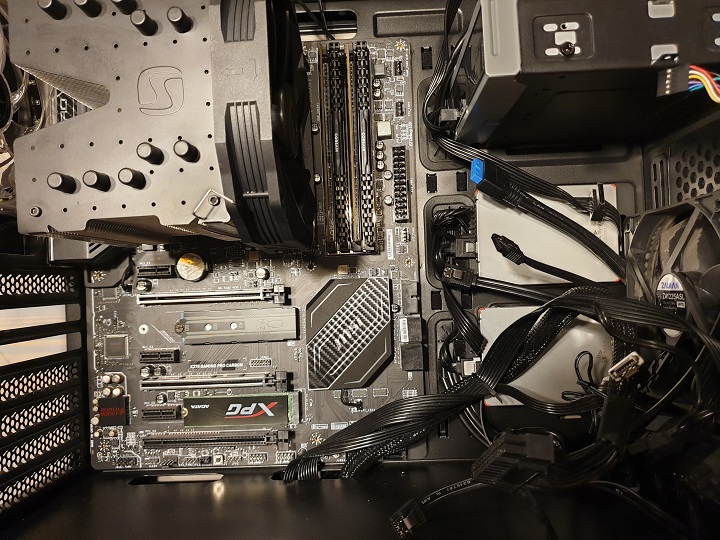

Gdy już masz tak przygotowaną obudowę, delikatnie włóż do niej płytę główną... - 2018-12-28
Gdy już masz tak przygotowaną obudowę, delikatnie włóż do niej płytę główną...
…tak aby otwory przeznaczone do umocowania płyty idealnie wpasowały się w kołki dystansowe, które wkręciłeś na samym początku. - 2018-12-28
…tak aby otwory przeznaczone do umocowania płyty idealnie wpasowały się w kołki dystansowe, które wkręciłeś na samym początku.

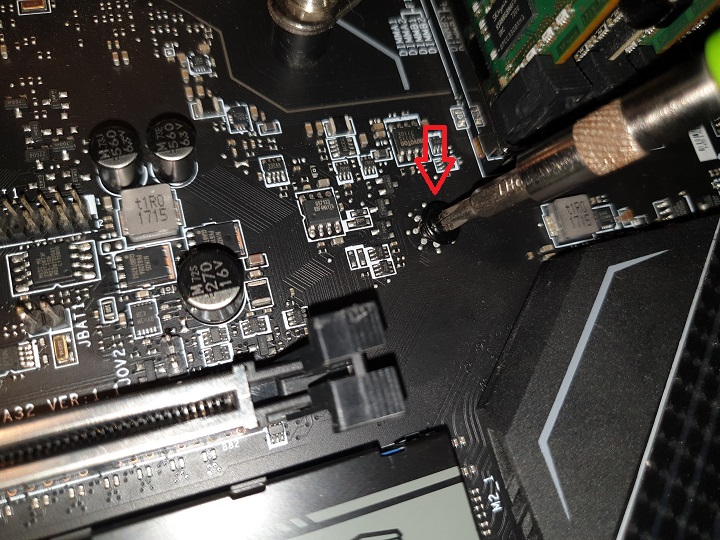

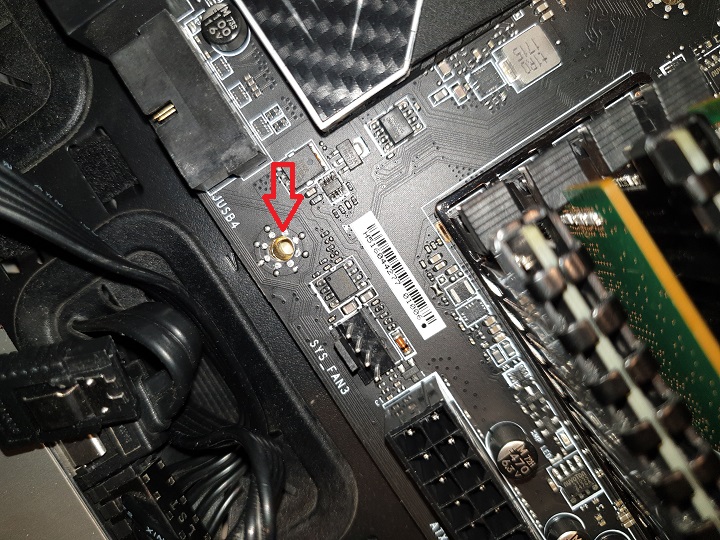

Następnie przykręć płytę odpowiednimi śrubkami dostarczonymi z obudową we wszystkie przygotowane kołki. - 2018-12-28
Następnie przykręć płytę odpowiednimi śrubkami dostarczonymi z obudową we wszystkie przygotowane kołki.

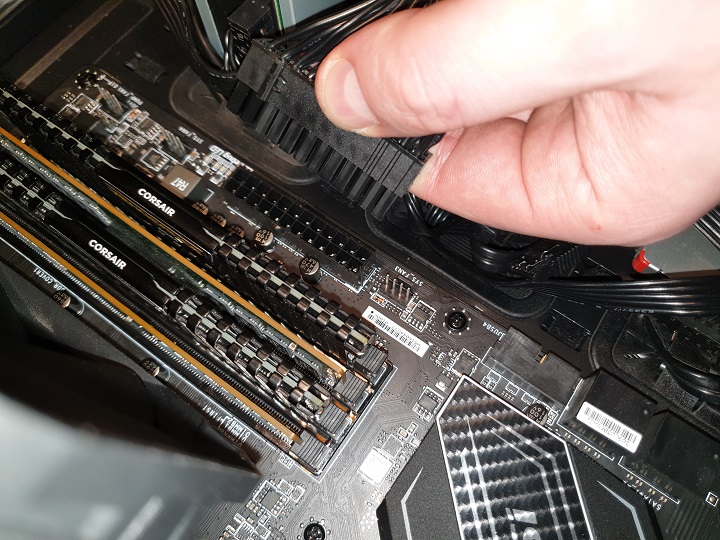

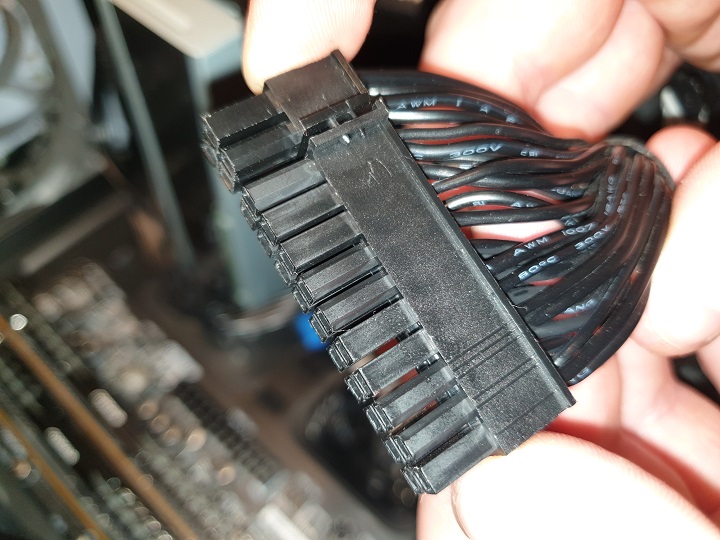

Następnie podłącz kabel zasilający płytę główną (20 lub 24 pinowy zależnie od posiadanego modelu płyty głównej)... - 2018-12-28
Następnie podłącz kabel zasilający płytę główną (20 lub 24 pinowy zależnie od posiadanego modelu płyty głównej)...
…do gniazda na niego przeznaczonego. Tak samo podłącz zasilanie procesora (4 lub 8 pin-owe), które już wcześniej było przedstawione. - 2018-12-28
…do gniazda na niego przeznaczonego. Tak samo podłącz zasilanie procesora (4 lub 8 pin-owe), które już wcześniej było przedstawione.

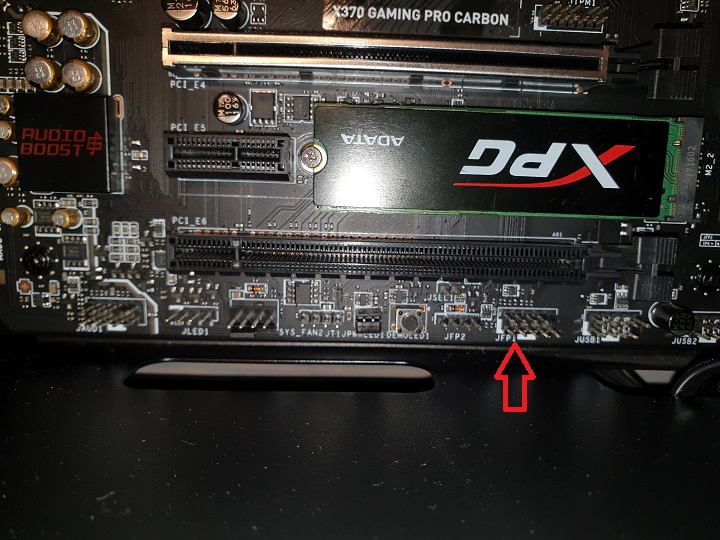

Następnie znajdź piny oznaczone POWER SW, RESET SW, POWER LED, H.D.D. LED na płycie głównej (powinny być opisane lub blisko nich znajdziesz nadruk na płycie głównej z rysunkiem, który przedstawia schemat ich podłączenia. Jeśli nie ma takiego zajrzyj do instrukcji dołączonej do płyty głównej). - 2018-12-28
Następnie znajdź piny oznaczone POWER SW, RESET SW, POWER LED, H.D.D. LED na płycie głównej (powinny być opisane lub blisko nich znajdziesz nadruk na płycie głównej z rysunkiem, który przedstawia schemat ich podłączenia. Jeśli nie ma takiego zajrzyj do instrukcji dołączonej do płyty głównej).

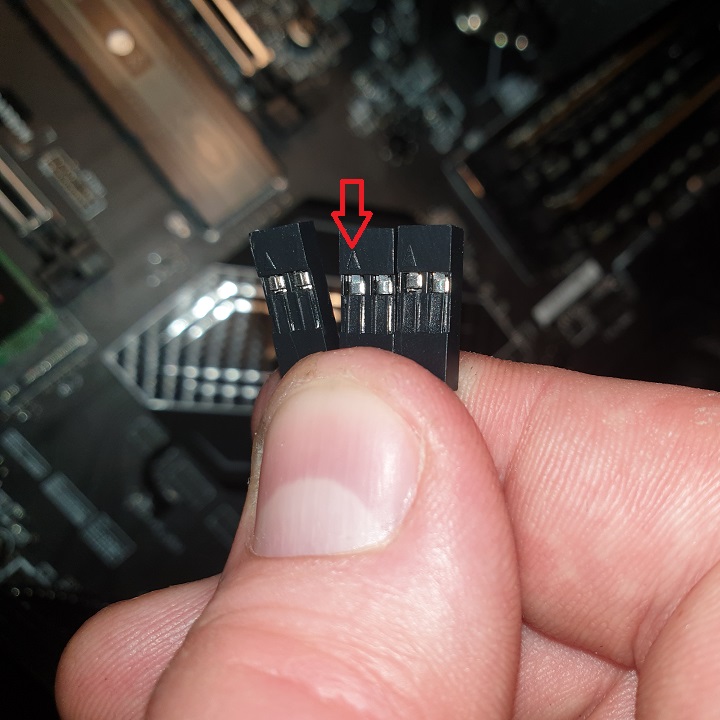

Teraz wpinamy tak samo oznaczone kable do znalezionych pinów pamiętając o strzałce wskazującej, gdzie znajduje się +. - 2018-12-28
Teraz wpinamy tak samo oznaczone kable do znalezionych pinów pamiętając o strzałce wskazującej, gdzie znajduje się +.

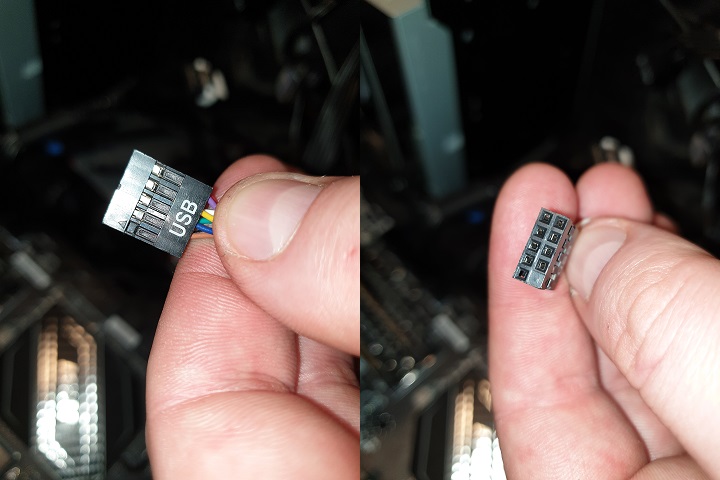

Następnie podpinamy kabel odpowiedzialny za porty USB z przodu obudowy w piny na płycie głównej oznaczone również USB (ze względu na „zalany” jeden z otworów we wtyczce kabla nie ma możliwości, aby go podpiąć w inne miejsce). - 2018-12-28
Następnie podpinamy kabel odpowiedzialny za porty USB z przodu obudowy w piny na płycie głównej oznaczone również USB (ze względu na „zalany” jeden z otworów we wtyczce kabla nie ma możliwości, aby go podpiąć w inne miejsce).

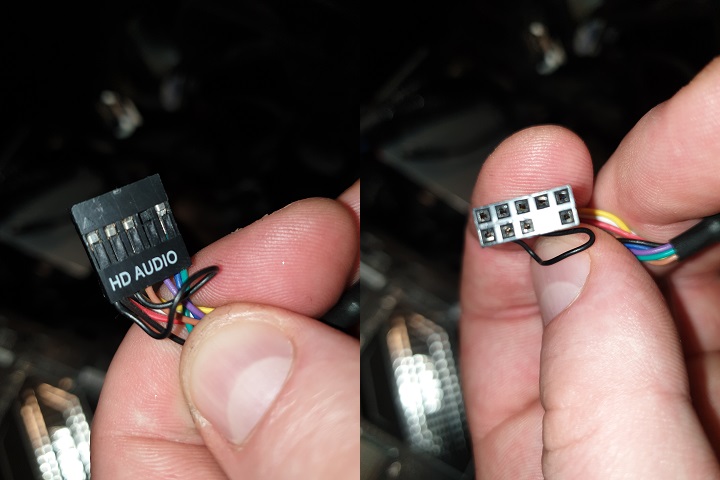

Analogicznie postępujemy z kablem HD AUDIO odpowiedzialnym za wyjście słuchawek i mikrofonu z przodu obudowy. - 2018-12-28
Analogicznie postępujemy z kablem HD AUDIO odpowiedzialnym za wyjście słuchawek i mikrofonu z przodu obudowy.

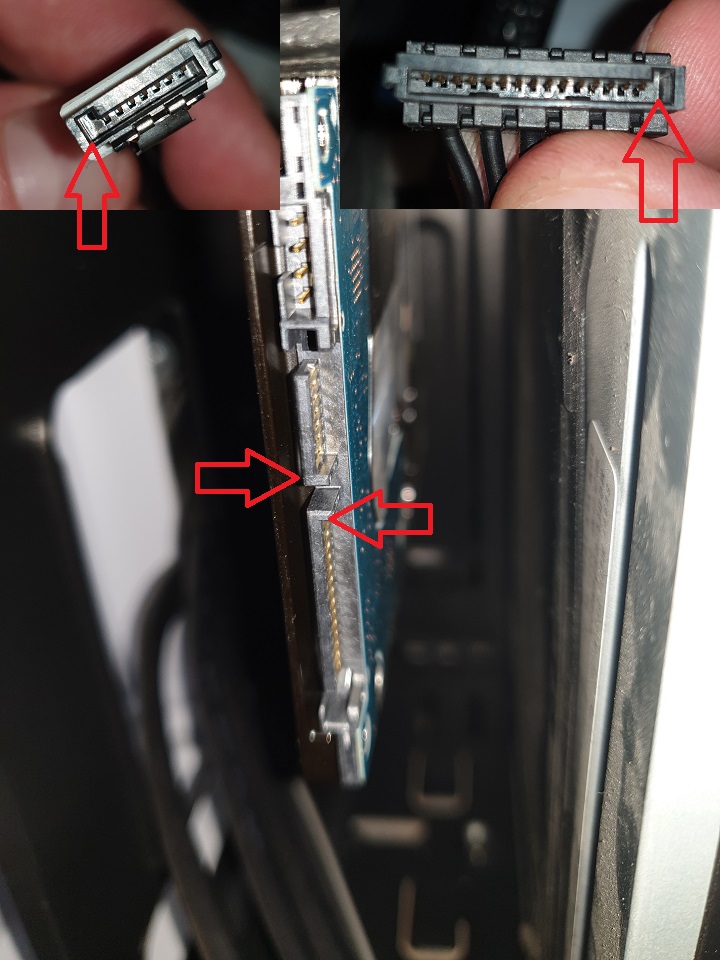

Teraz proponuję podpiąć zasilanie dysków i napędów oraz połączyć je kablami SATA z płytą główną, pamiętając, że również można włożyć je tylko w jeden możliwy sposób (na zdjęciu widać charakterystyczne zagięcie, które powoduje, że kabla nie można podłączyć odwrotnie). - 2018-12-28
Teraz proponuję podpiąć zasilanie dysków i napędów oraz połączyć je kablami SATA z płytą główną, pamiętając, że również można włożyć je tylko w jeden możliwy sposób (na zdjęciu widać charakterystyczne zagięcie, które powoduje, że kabla nie można podłączyć odwrotnie).
